Funktionsbaugruppe Bedienpult
als Montagesatz

Art.-Nr.: 69616

630,00 € netto**

* inkl. MwSt., zzgl. Versandkosten
** zzgl. MwSt., zzgl. Versandkosten

Mit der Funktionsbaugruppe Bedienpult können einzelne oder auch mehrere Funktionsbaugruppen oder Stationen bedient werden.

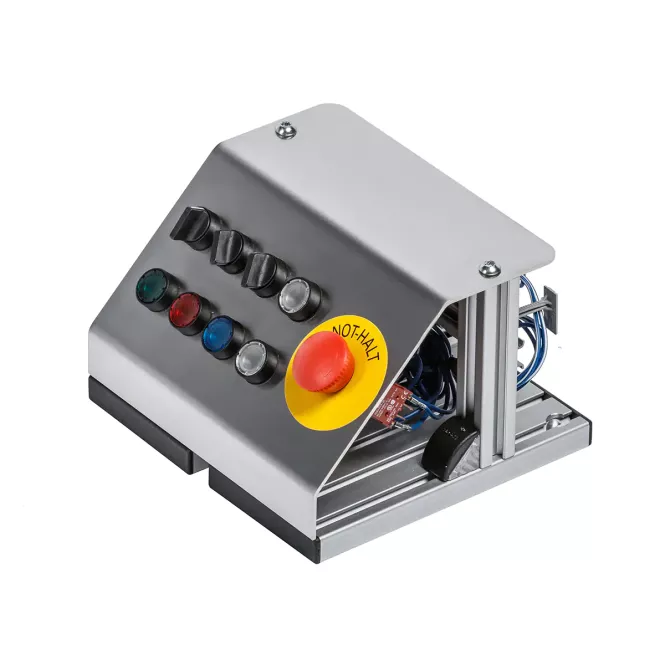

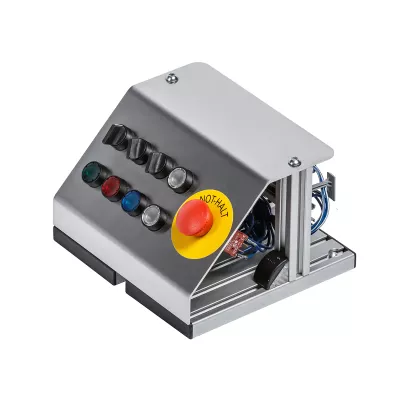

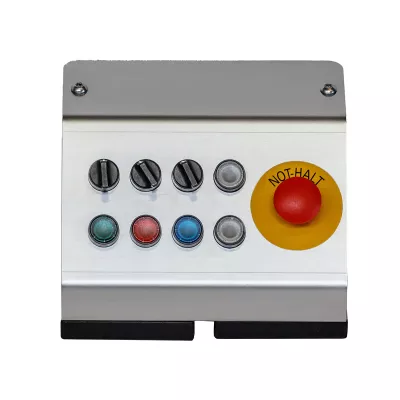

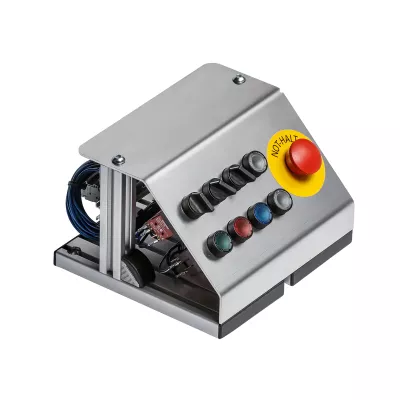

Die Baugruppe verfügt über drei Knebelschalter, fünf Leuchtdruckschalter und einen NOT-AUS-Schalter.

  • Arbeitsplanung, Technische Kommunikation
  • Montagearbeiten
  • Aufbau elektrischer Steuerungen
  • SPS-Programmierung
  • Inbetriebnahme von mechanischen und elektrischen Systemen
  • Fehlersuche

Maße: 170 x 165 x 115 mm (L x B x H)
Betriebsspannung:
24 VDC
Komponenten:

  • 1 x Not-Ausschalter
  • 4 x Leuchtdruckschalter
  • 1 x Leuchtdrucktaster
  • 1 x Knebelschalter 1-0-2
  • 2 x Knebelschalter 0-1

Anforderungen an die SPS:

  • 9 digitale SPS-Eingänge
  • 5 digitale SPS-Ausgänge

Benötigte Leitungen:

  • 2 x Verbindungsleitung 8x0,34 mm²

Funktionsbaugruppe als Montagesatz

Die Funktionsbaugruppe wird als Montagesatz mit bereits vorbereitetem Material inkl. Zubehör ausgeliefert.

Die Funktionsbaugruppe muss nach Vorgaben der mMS-Mediathek montiert und verdrahtet werden.
