mMS-Funktionsbaugruppen für die technische Aus- und Weiterbildung

Mit unseren 12 verschiedenen mMS-Funktionsbaugruppen können nahezu alle Technologien der industriellen Automation praxisnah und flexibel vermittelt werden. Von manuellen und maschinellen Bearbeitungsschritten über die Montage bis zur Programmierung und Inbetriebnahme können Kenntnisse und Fähigkeiten erworben werden.

Unser modulares Konzept ist ideal auf die Belange und Anforderungen der technischen Bildung zugeschnitten. Die Funktionsbaugruppen können Stand-Alone oder auch untereinander kombiniert betrieben werden. Durch die Multifunktionalität lassen sich viele unterschiedliche Lerninhalte vermitteln. Die Funktionsbaugruppen und andere Bestandteile des Systems lassen sich auch nachträglich mühelos ergänzen und erweitern. Starten Sie mit mMS flexibel und modular!

Lernziele:

  • Pneumatische, elektrische und mechanische Abläufe
  • Kenntnisse zu manuellen und maschinellen Bearbeitungsschritten
  • Montage
  • Programmierung
  • Technische Dokumentation
  • Fehlersuche/-behebung
  • Teamarbeit

Was macht die Funktionsbaugruppen aus?

  • Robust und langlebig
  • Ausschließlich Industriekomponenten
  • Einfache Verbindung über Klemmen
  • Mediathek mit offenen Daten
  • Erweiterungsmöglichkeit
  • Flexibel einsetzbar
  • Steuerunabhängig
  • 24 V Sicherheitskleinspannung
  • Zukunftssicher

In 3 einfachen Schritten können Komponenten in einem bestehenden System ergänzt werden:

  1. Komponenten durch Schrauben an dem bestehenden System fixieren
  2. Druckluft durch Schlauchverbindung anschließen
  3. Elektronik über Reihenklemmen anschließen

Mechatronische Funktionsbaugruppen sind in drei Varianten erhältlich

Bausatz

Beim Bausatz bekommen Sie alle Bauteile als unbearbeitete Halbzeuge geliefert. Die Auszubildenden erwerben beim Herstellen Kenntnisse und Fähigkeiten in manuellen und maschinellen Fertigungsverfahren.

Montagesatz

Beim Montagesatz erhalten Sie alle Bauteile komplett bearbeitet und montagefertig geliefert. Die Auszubildenden montieren, verdrahten, verschlauchen, programmieren und nehmen die Funktionsbaugruppen in Betrieb.

Fertiggerät

Beim Fertiggerät erhalten Sie die Funktionsbaugruppe komplett aufgebaut. Es muss nur noch die Verbindung zur SPS-Steuerung bzw. die Programmierung erfolgen.

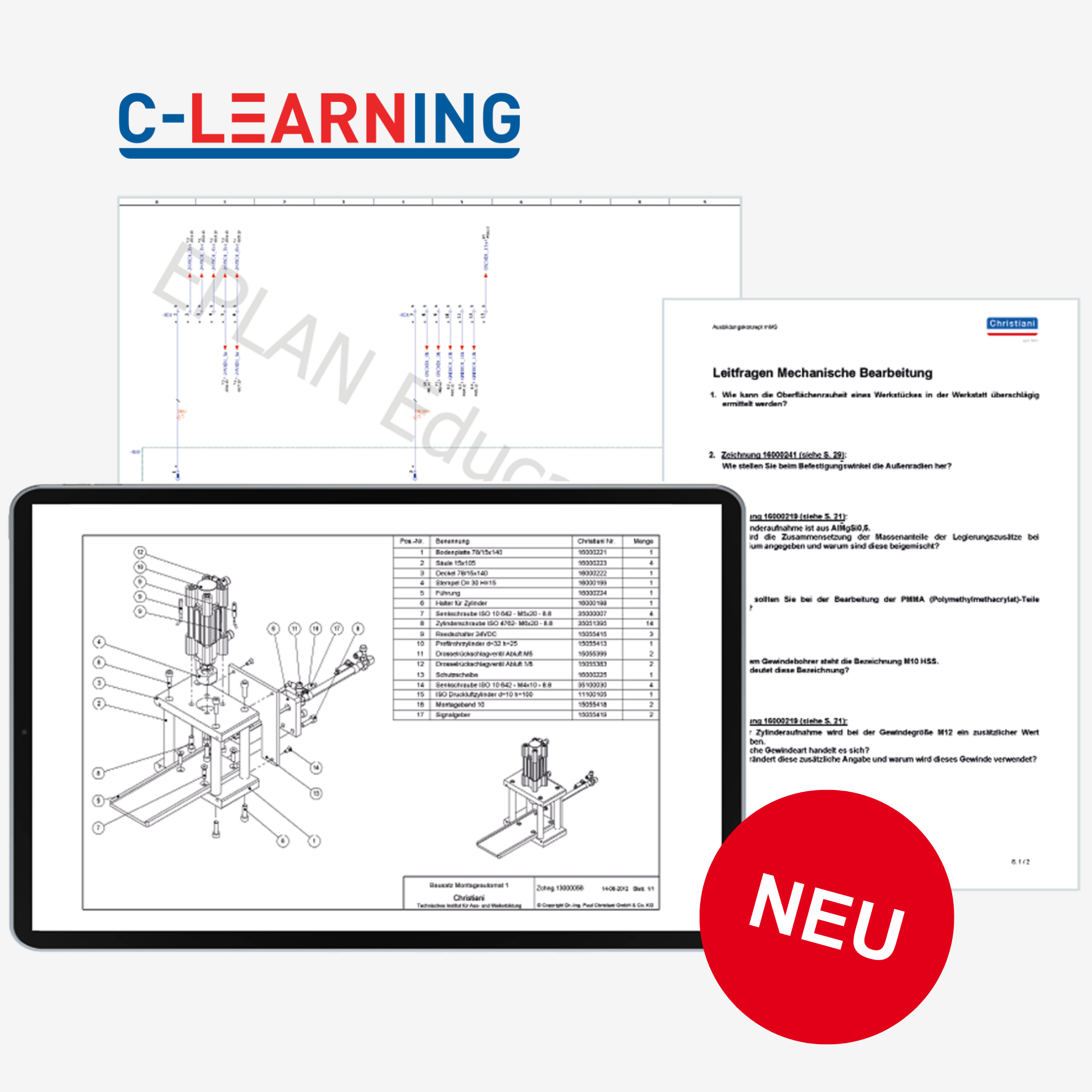

Digitale Mediathek

Im Lieferumfang jeder unserer Funktionsbaugruppe ist eine Mediathek enthalten, welche von der Struktur an das Modell der vollständigen Handlung angelehnt ist. Diese beinhaltet folgendes:

  • Alle Projekt und Produktdaten
  • Funktionsbeschreibung
  • Bilder
  • Technologieschema
  • Zeichnungen
  • Stücklisten
  • Elektro- und Pneumatikpläne
  • Zusätzliche Daten wie: 3D-PDF, SPS-Programme, EPLAN-Daten, Datenblätter, usw.

Die Projektdaten decken alle Phasen von der Herstellung bis zur Inbetriebnahme und Fehlerbehebung ab, einschließlich Leitfaden und Lösungen.

Beispielkonfiguration mechatronisches System VerSort und BeLag

Das modulare Konzept ermöglicht es, individuelle Stationen oder Anlage aus den 12 verschiedenen Funktionsbaugruppen zu konfigurieren. Vom Vereinzeln und Fördern über das Handhaben, Bearbeiten und Umsetzen bis zum Lagern: mit dem modularen Mechatronik System bilden Sie Prozesse ab, wie sie in der automatisierten Produktion real vorkommen.

Mechatroniksystem VerSort
Mechatroniksystem VerSort
als betriebsfertige Anlage
21.348,60 € brutto*
17.940,00 € netto**

Die VerSort bildet den ersten Teil einer Fertigungsanlage ab. Sie besteht aus folgenden Funktionsbaugruppen:

  • Vereinzelungsmagazin Typ 1
  • Vereinzelungsmagazin Typ 2
  • Bedienpult
  • Förderband
  • Wartungseinheit
  • Sortiereinheit
Mechatronisches System BeLag
Mechatronisches System BeLag
als betriebsfertige Anlage
28.322,00 € brutto*
23.800,00 € netto**

Die BeLag bildet den zweiten Teil der Fertigungsanlage ab. Sie besteht aus folgenden Funktionsbaugruppen:

  • Montageautomat
  • Hochregallager
  • Umsetzer
  • Wartungseinheit
  • Bedienpult

Projektarbeiten mit Funktionsbaugruppen

Für die handlungsorientierte Ausbildung haben sich Projektarbeiten in idealer Weise bewährt. Unter Anleitung des Ausbilders lernen die Auszubildenden neben den technischen Fertigkeiten auch die genaue Planung, die korrekte Durchführung und das Kontrollieren der erforderlichen Arbeitsschritte. Als positiver Nebeneffekt erlangen die Auszubildenden Soft-Skills in Teamarbeit und Kommunikationsfähigkeit.

Die Funktionsbaugruppen des modularen Mechatronik Systems mMS eignen sich hervorragend für handlungsorientierte Projektarbeiten. Zu sehen, wie das Projekt Gestalt annimmt, fördert die Motivation. Das Arbeiten am gemeinsamen Ziel macht Spaß und die funktionsfähige Baugruppe in Betrieb zunehmen ist ein Erfolgserlebnis für alle Beteiligten. Ob Montageautomat, Förderband, Hochregallager oder eine andere Funktionsbaugruppe: Mit Ihrer Projektarbeit haben Sie Ihre Azubis auf Ihrer Seite! Die einzelnen Baugruppen können fertig montiert miteinander kombiniert werden. Bauen Sie nach und nach Ihre eigene mechatronische Station oder Anlage auf.

Arbeitsschritte einer Projektarbeit „mMS-Funktionsbaugruppen“

1. Planung

2. Halbzeuge bearbeiten

3. Kontrollieren

4. Rohmontage

5. Endmontage

6. Inbetriebnahme /Programmierung

Entdecken Sie unsere Sorting System Compact 4.0 (SSC 4.0)

Die betriebsfertige Anlage besteht aus mehreren Stationen. In dieser fertigen Anlage durchlaufen Würfelhälften einen kompletten Prozess nach Industrie 4.0 – von der Bearbeitung bis zur Einlagerung als zusammengesetzte Würfel.

Hier mehr Informationen zur Sorting System Compact 4.0 (SSC 4.0)

Sie haben noch Fragen?

Wir beraten Sie gerne dazu, welche Lösung für Ihr Unternehmen oder Ihre Bildungseinrichtung am besten geeignet ist.
