Modulares Mechatronik System SSC 4.0

Die neue Dimension für die Vermittlung von Kenntnissen in der Automatisierungstechnik. Heben Sie die Qualität Ihrer Ausbildung auf das nächste Level.  Mit dem modularen Mechatronik System „Sorting System Compact 4.0“ (SSC4.0) können Sie auf kleinem Raum Automation und Mechatronik von den Grundlagen bis zu komplexen Themen der Industrie 4.0 vermitteln.

Modulares Mechatronik-Training auf höchstem Niveau

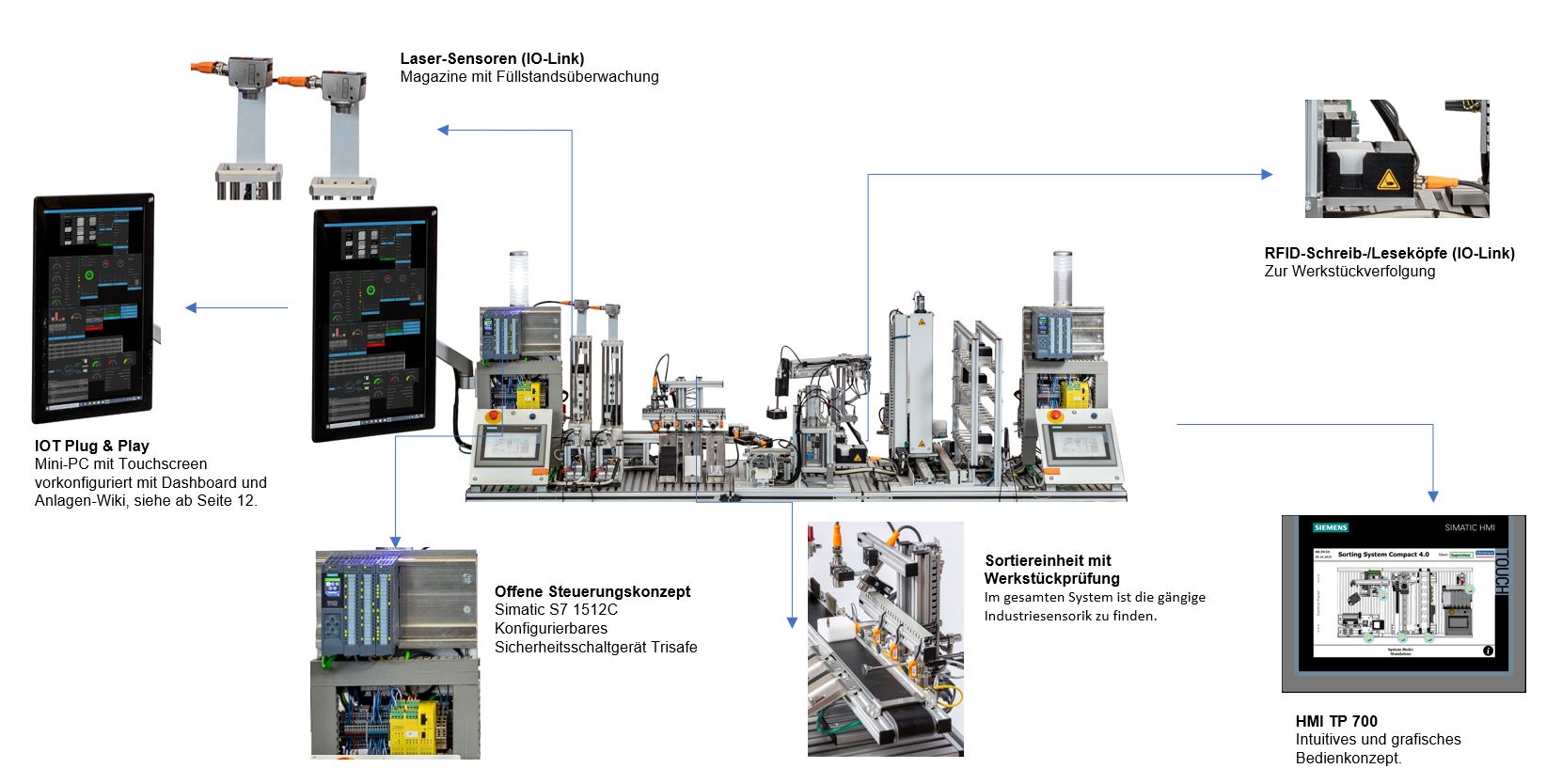

Das mechatronische System stellt einen industriellen Produktionsprozess im Kleinformat dar. Im Produktionsprozess fertigt die Anlage Endprodukte aus Würfelhälften und lagert diese ein. Die Alu- und Kunststoffwürfelhälften können mit Federstiften in unterschiedlichen Kombinationen zusammengesetzt werden.

Das Gesamtsystem besteht aus zwei Teilstationen, die autark funktionieren und voneinander getrennt betrieben werden können.

Das Sorting System Compact 4.0 stellt die Besonderheiten der vernetzten Produktion und Industrie 4.0 verständlich und besonders praxisnah dar. Ausgestattet mit den mMS-Baugruppen von Christiani und innovativer Software steht die Anlage für eine neue Generation von Trainingssystemen für die Ausbildung und auch die Weiterqualifizierung in der Automatisierungstechnik ein.

Willkommen im Zeitalter der Industrie 4.0! Das eigens entwickelte Dashboard macht die Erfassung und Auswertung von Daten einfach. In Kombination mit dem intuitiven Bedienkonzept bietet die Anlage die besten Voraussetzungen für den erfolgreichen Know-How-Transfer. Selbst unerfahrene Nutzer werden Zusammenhänge der vernetzen Produktion schnell nachvollziehen können.

Per Plug and Play starten Sie und Ihre Lernenden mit dem Sorting System Compact in die Welt der Industrie 4.0.

  • Durchgängiges Lehrsystem für die Fertigung von Würfeln – von der Vereinzelung bis zur Einlagerung
  • Inklusive MES, Dashboard und Wiki
  • Offenes Konzept, alle Komponenten frei zugänglich
  • Erweiterbar bis zur SmartFactory
  • 11 Baugruppen inkl. Ein- und Auslagerungsstation
  • Sicherheitsfunktionen Kategorie 4
  • OEE Funktionalität standardmäßig
  • WLAN-Antennen inklusive
  • Mit Original-Bauteilen namhafter Hersteller
  • PC mit Dashboard, Manufacturing Execution System (MES) und System-Wiki
  • Teilbar in zwei separate Stationen
  • Plug & Play: Fertig zum Bedienen

Alles, jederzeit im Überblick

Mit Hilfe des Dashboards lassen sich die relevanten Produktionsdaten des Modularen Mechatronischen Systems auf einer grafischen Benutzeroberfläche übersichtlich und leicht verständlich darstellen. So können
alle Prozesse gut überwacht und die Daten schnell und einfach erfasst werden.

Auswertungen und Analysen auf PC, Tablet oder Smartphone

Alle wichtigen Informationen zur Anlage stehen Ihnen in Echtzeit auf dem Endgerät Ihrer Wahl zur Verfügung. Wir liefern die Anlage mit einer von uns vordefinierten Datenauswertung aus. Das Dashboard lässt sich ganz individuell nach Ihren Anforderungen konfigurieren. So können Sie ganz leicht spezifische Informationen  wie z.B. Magazin- Füllstand, Systemdruck (Pneumatik)oder die Produktionszeit einzelner Würfel abrufen und auswerten. Zur Programmierung wurden ausschließlich Open-Source-Produkte verwendet. Somit erwarten Sie als Kunde keine jährlichen Kosten.

Ordermanagement von überall

Sie sind gerade nicht am System, wollen aber Informationen abrufen oder eine Bestellung auslösen? Kein Problem!
Das Dashboard können Sie einfach über den Webbrowser aufrufen und so jederzeit Ihren Produktionsprozess aktivieren. Bei entsprechender Einrichtung können Sie auch per Internet von jedem Ort der Welt jederzeit auf die Anlage zugreifen.

Das Anlagen- Wiki

Auch das Anlagen-Wiki ist im Lieferumfang enthalten und ebenso wie das Dashboard vorinstalliert.
Im Wiki finden Sie jederzeit alle relevanten Informationen rund um das System und die darin verwendeten Technologien.
Auch hier haben wir offene Systeme verwendet, so dass jederzeit weitere Informationen durch den Nutzer hinzugefügt werden können. Dadurch sind Sie in der Lage, sich Ihre eigene Lernplattform zu schaffen.
