Neu Art. Nr.: 41543

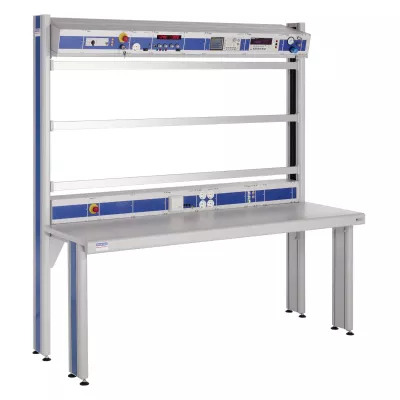

Labortisch Cockpit

mit 19“Cockpit und 19“ Alu-Kanal Twin
1.800 x 800 x 1600 mm
7.170,00 € netto **
Beschreibung

Labortische und Arbeitsplatzsysteme gehören in jeden Fachraum für die praktische Aus- und Weiterbildung.
Unsere Labortische erfüllen die Anforderungen in der technischen Bildung genau: hochwertige Verarbeitung, ausgezeichnete Funktionalität und ausgereifte Ergonomie zeichnen die modernen Arbeitsplatzsysteme aus. Praktikabel im täglichen Einsatz und vielfältig in der Ausstattung.

Labortische Cockpit - Mit diesem Labortisch sind Sie jederzeit startklar

Beim Labortisch Cockpit sind alle Versorgungsinstrumente übersichtlich und gut erreichbar angeordnet. Das Cockpit macht nicht nur optisch etwas her, es ist auch ergonomisch eine perfekte Lösung. Der Experimentierrahmen kann Lerntafeln im gängigen DIN A4-Format aufnehmen.

Highlights – Cockpit (Alu-Brücke Quadro-Twin)

  • Zusätzlich zum vorhandenen 19“ Alu-Elektro-Kanal auf der Tischplatte, bietet das 19“ Cockpit weitere Einbaumöglichkeiten für Leistungsstarke 3HE 19“ Geräte
  • Die Neigung des Cockpits ist stufenlos einstellbar
  • Diese Geräteanordnung ist besonders ergonomisch für Tätigkeiten, die wechselnd stehend und sitzend verrichtet werden.
  • Umfangreiche Nachrüstungen möglich
  • 1800 x 320 x 133 mm (B x T x H) / 3HE, 322 TE

Highlights – Alu-Kanal Twin

  • Einbaumöglichkeiten für 19“ Geräte mit geringer Einbautiefe
  • Montage auf der Tischplatte
  • 1.750 x 160 x 133 mm (B x T x H) / 3HE, 322 TE
Details

Labortisch Cockpit

  • Tischplatte mit Postformingkante
  • 2-reihiger Experimentierrahmen

Aluminium-Brücke Quadro Twin (19“ Cockpit)inkl. folgender Einbaugeräte:

Sicherheitsmodul

  • FI-Schutzschalter 30 mA / 25 A, 4-pol. Typ B, allstromsensitiv
  • Motorschutzschalter 10 - 16A, 3-pol. mit Unterspannungs-auslöser
  • Schlüsselschalter
  • 3 Netzkontrollleuchten

Not-Aus-Taster

Feste Wechselspannung

  • Trenntransformator, erdfrei
  • 230 V / 1A AC

Einstellbare Gleichspannung

  • 2 x 0 – 30V / 2 x 0 – 2A DC

Funktionsgenerator

  • Sinus / Rechteck 1 µHz – 25 MHz
  • Dreieck 1 µHz – 1 MHz
  • Auflösung 1µHz
  • Anstiegszeit Rechteck 25 ns
  • Built-in Standard 120 MS/s, 10 Bit Bandbreite,
  • 4k Punkte für arbiträre Wellenform
  • 1% - 99% Duty Cyle bei Rechteck Wellenform
  • 8,89 cm Farb-LCD-Display
  • Modulationsarten: AM, FM, PM, FSK, SUM
  • Sweep- und Burstfunktion
  • Frequenzzähler
  • USB-Jost / Device-Schnittstelle für Fernsteuerung und Wellenformbearbeitung
  • Frequenzzähler für Externe Signale 5 Hz – 150 MHz
  • 2 Messleitungen

Multimeter

  • Dual-Messung
  • 2-farbiges Dual-Display
  • DC-Messung: 0 – 1.000 V DC
  • AC-Messung: 0 – 750 V AC
  • Widerstandmessung: 0 – 50 MOhm
  • Temperaturmessung: -200 … +300 °C
  • Kapazitätsmessung: 5 nF – 50 µF
  • Durchgangsprüffunktion
  • Dioden-Testfunktion
  • Relativwertmessung

Druckluftmodul

  • 2 Schnellkupplung 1/8"
  • 0,5 – 12 bar regelbar

Elektro-Kanal Twin,

inkl. folgender Einbaugeräten:

Not-Aus-Taster

CEE Steckdosenmodul 16 A

  • 5-pol. CEE Strecker rot
  • 5 Sicherheitslaborbuchsen

Steckdosenmodul

  • 4 x Schutzkontaktsteckdose

Medien-Anschlussmodul

  • 2 x RJ45 Buchse
  • 2 x USB
  • 1 x HDMI

Netzhauptanschluss, 5-polig

Technische Daten

Abmessungen (L x B x H): 1.800 x 800 x 1.600 mm
Gewicht: ca. 180 kg
Spannungsversorgung: 400 V / 50 Hz

Tischplatte

Standard Hartlaminat (EN438)

  • sehr hart, abriebfest, HPL-Schichtstoff
    Plattenstärken und Kantenformen
  • Stärke, mit Postformingkante: 40 mm

Weitere Eigenschaften

  • Oberfläche leicht strukturiert und blendfrei
  • Kurzzeitig bis 180°C hitzebeständig
  • Beständig gegen organische Lösungsmittel, schwache Säuren und Laugen, Benzin und Öl

Farbe: Hellgrau (RAL 7035)

Belastbarkeit: Arbeitsfläche bis 200 kg belastbar

Rahmenkonstruktion (Unterkonstruktion der Tischplatte)

  • 3 mm Stahlrohrrahmen, hochpräzise laserbearbeiteter

Fußprofile

Standardmäßig leitfähig pulverbeschichtet in lichtgrau (RAL 7035)

Einschnapp- und Einsteckprofile

In Standardfarbe (RAL 5017)

Einbaugeräte

Dekor in Standardfarbe (RAL 5017)

Geeignet für

Alle Elektroberufe
