Art. Nr.: 77174

VW Dualzonen Climatronic

Schulungsstand
12.750,00 € netto **
Beschreibung

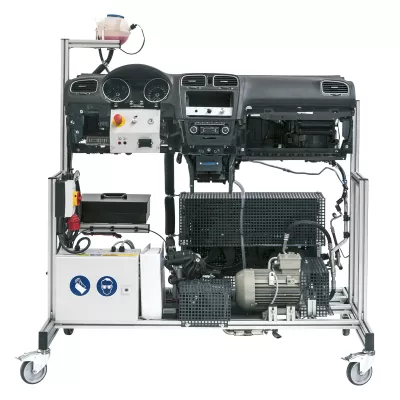

Dieser Schulungsstand wurde mit Originalbauteilen und Komponenten der Dualzonen Climatronic von Volkswagen aufgebaut. Die Anordnung ist sinngemäß wie im Fahrzeug. Die Anschlüsse aller funktionsrelevanten Sensoren und Aktoren sowie der Steuergeräte und Komponenten des Kühlkreislaufes, sind nach Originalschaltplan verbunden wie im Fahrzeug. Dies ermöglicht das Arbeiten mit Original Herstellerunterlagen und Schaltplänen. Die Verbindungen der Originalen Komponenten sind gut zugänglich oder freigelegt.

Über die OBD-Schnittstelle können werkstattübliche Diagnosesysteme angeschlossen werden. Dies ermöglicht den Zugriff auf alle verbauten Steuergeräte und gewährleistet Optionen wie z.B. Grundeinstellungen von Aktoren, Stellglieddiagnose und das Auslesen von Messwerteblöcken. Über eine weitere Schnittstelle lassen sich bis zu 12 Schülermessplätze anschließen. Dies gewährleistet die Durchführung von Messübungen mit größeren Gruppen, um mit dem Multimeter oder Oszilloskop zu messen und so die Werte und unterschiedliche Signale zu ermitteln.

Zusätzlich verfügt das System über einen Wärmekreislauf, der mit einem elektrischen Heizstab versehen ist. Dieser Kreislauf simuliert den Motorkühlkreislauf. So ist es möglich realistische Betriebszustände zu erzeugen, um Messwerte der Dualzonen-Steuerung für die Diagnose zu erhalten. Über eine integrierte und abschließbare Fehlerschaltung mit 11 praxisgerechten Fehlern lassen sich verschiedene Bauteile zur Durchführung einer Fehlersuche manipulieren. Je ein Manometer für die Hoch- und Niederdruckseite dient zur Verdeutlichung der Drücke unter verschiedenen Lastzuständen. Zusätzlich sind Anschlüsse zum Einsatz von Wartungsstationen verbaut. Die Wartungsanschlüsse ermöglichen die Verbindung mit Klimaanlagen-Wartungsgeräten. Dadurch kann das Absaugen, Reinigen, Evakuieren und Füllen des Systems mit dem Kältemittel „R134a“ auf einfache Art und Weise vorgeführt und geübt werden.

Für einen fehlerfreien Dauerbetrieb wird der Klimakompressor durch einen 3,6 kW 400 Volt Drehstrommotor angetrieben und über einen Frequenzumrichter drehzahlgesteuert. Die Bordnetz-Spannungsversorgung erfolgt über ein stabilisiertes 12 Volt 40 Ampere Schaltnetzteil. Der emissionsfreie Antrieb ermöglicht den Betrieb in Schulungsräumen.

Für Arbeiten am Kältemittelkreislauf dieser Anlage, ist der Nachweis über die Sachkunde nach der Chemikalien-Klimaschutzverordnung i.V.m. der Verordnung (EU) Nr. 517/2014 und Nr. 307/2008 erforderlich.

Lernziele
  • Arbeiten mit Wartungsplänen, Schaltplänen, Schaltzeichen, Klemmenbezeichnungen, Leitungen, Leitungsverbindungen
  • Benennen von mechanischen, elektrischen und elektronischen Bauelementen, Baugruppen und Systemen
  • Prüfen und Instandsetzen von mechanischen, elektrischen und elektronischen Schaltungen und Systemen
  • Messen und Beurteilen von elektrischen Größen und Signalen
  • Nutzen der Möglichkeiten werkstattüblicher Diagnosegeräte
  • Abläufe in der Steuerung und im Regelkreis
  • Funktionen von Sensoren und Aktoren nach dem EVA-Prinzip (Eingabe-Verarbeitung-Ausgabe)
  • Sequenzielle und selektive Stellglieddiagnosen, Grundeinstellung von Stellgliedern

Lernfelder:

  • Grundstufe: Lernfelder 3 und 9
  • Fachstufe: Lernfelder 11P, 11S, 14P

Geeignet für
  • Kfz-Mechatroniker/-in mit Schwerpunkt Personenkraftwagentechnik
  • Kfz-Mechatroniker/-in mit Schwerpunkt System- und Hochvolttechnik
  • Servicetechniker/-in
  • Meister/-in im Kfz-Techniker Handwerk
Lieferumfang

  • Original Armaturentafel Golf 6
  • Komplettes Climatronic System mit allen dazugehörigen Steuergeräten
  • Elektrischer Heizstab zur Simulation des Motorkühlkreislaufes
  • Original Fahrzeugkühler mit Doppellüfter
  • Manometer für Hoch- und Niederdruckseite
  • Wartungsanschlüsse für Klimaanlagen Wartungsgeräte

Technische Daten

Komplett betriebsfertiger und sofort einsatzfähiger Schulungsstand, 2 Druckmanometer, Fehlerschaltung, Betriebshandbuch, technische Dokumentationen und Schaltpläne

  • Stromanschluss: 400 Volt 16 Ampere Netzanschluss
  • Maße: L x B x H 1.400 x 800 x 1.950 mm
  • Gewicht: ca. 150 kg
