Schülernetzgerät AC/DC (stabilisiert)
0-15 V DC stufenlos – 6 / 12 V AC

RiSU-konform
Art.-Nr.: 103199

380,80 € brutto*
320,00 € netto**
293,28 € netto**

* inkl. MwSt., zzgl. Versandkosten
** zzgl. MwSt., zzgl. Versandkosten

Das Schülernetzgerät AC / DC (stabilisiert) 0-15 V DC stufenlos – 6 / 12 V AC ist ein handliches und einfach zu bedienendes Stromversorgungsgerät für den Einsatz im Unterricht. Mit ihm kann eine stabilisierte Gleichspannung im Bereich zwischen 0 und 15 V erzeugt werden. Es liefert bei allen DC-Ausgangsspannungen einen Dauerstrom von 6A, der kurzzeitig (weniger als 1 Std.) auch auf 8 A steigen darf. Über 8 A wird die Ausgangsspannung heruntergeregelt (Strombegrenzung).

Zusätzlich verfügt das Netzgerät über einen AC-Ausgang mit 6 V und 12 V mit maximal 1,5 A. Dieser Ausgang kann gleichzeitig zum DC-Ausgang verwendet werden.

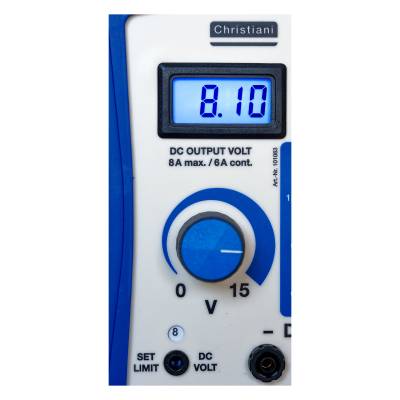

Die Ausgangsspannung wird auf einem beleuchteten Display digital angezeigt. Das Netzgerät lässt sich durch den praktischen Handgriff leicht transportieren.

Im Schülernetzgerät kommt für die Erzeugung der Gleichspannung ein Schaltnetzgerät mit einem Sicherheitstransformator zum Einsatz. Dadurch ist eine galvanische Trennung gewährleistet. Konstruktiv ist ausgeschlossen, dass Schüler durch die Lüftungsöffnungen – auch mit spitzen Gegenständen mit spannungsführenden Bauteilen in Berührung kommen. Die Buchsen sind als Sicherheitsbuchsen ausgeführt. Es können neben Experimentierkabel mit 4 mm Sicherheitssteckern auch solche mit 4 mm Bananensteckern verwendet werden.

Mit einem 3 mm Innensechskantschlüssel (im Lieferumfang enthalten) kann die maximale Ausgangsspannung begrenzt werden. Dadurch kann einer Beschädigung des Versuchsaufbau durch eine unzulässig hohe Ausgangsspannung vorgebeugt werden.

  • 1x Netzgerät
  • 1x Netzanschlusskabel (Typ F) mit Kaltgerätekupplung, Länge 1,8 m
  • 1x 3 mm Innensechskantschlüssel (zur Spannungsbegrenzung)
  • 1x Bedienungsanleitung

Eingangsspannung: 230/240 V AC 50 Hz

Ausgangsspannungen:

Gleichspannung: 0-15 V, stabilisiert und geglättet

Max. Spannungsabweichung (bei Vollast) 5%

Max. Restwelligkeit (bei Vollast): 300 mV

Wechselspannung: 6 V und 12 V ungeregelt

Ausgangsstrom:

Gleichspannung: 8A max, 6 A Dauerstrom

Wechselspannung: 1,5 A max.

Spannungsbegrenzung: über Inbusschlüssel auf Frontplatte

Überstromschutz:

Gleichspannung: elektronisch, automatisch

Wechselspannung: thermisch, automatisch

Anzeige:

Gleichspannung: beleuchtet, mit 2 Nachkommastellen

Abmessungen: 125x230x178 mm (BxHxT)

Gewicht: 2200 g (ohne Netzkabel)
