Lerninsel mit Elektro-Lochblechen mit Energieaufsatz und Innenschrank

Art. Nr.: 77582

11.490,00 € netto**

* inkl. MwSt., zzgl. Versandkosten
** zzgl. MwSt., zzgl. Versandkosten

Die Lerninsel ist die flexible Lösung für den Praxisunterricht: Die mobile Arbeitsstation kann mit wenigen Handgriffen aufgebaut werden. Mit den aufgeklappten Seitenteilen bietet die Lerninsel vier Arbeitsstationen mit je über 5 m² Arbeitsfläche, an denen jeweils ein bis zwei Schüler/Auszubildende arbeiten können. Wird die Lerninsel nicht benutzt, kann sie auf das Grundformat von ca. 1 m² zusammengelappt und platzsparend verstaut werden.

Die Arbeitsflächen sind in verschiedenen Ausführungen erhältlich. Je nach Lochmuster gibt es passende Dübel: patentierte Stahldübel mit M8-Innengewinde für die Bereiche SHK und Metall sowie Kunststoffdübel für den Elektrobereich.

>> Mehr über das Konzept der Christiani Lerninsel erfahren!

Grundidee und Konzept:

In der Ausbildung werden seit Einführung der Lernfelder multifunktionale Räume für die Ausbildung gefordert. Der theoretische und der praktische Unterricht sollten im selben Raum durchführbar sein. Dies lassen die bestehenden Raumgrößen jedoch häufig nicht zu.

Mit der Entwicklung eines fahrbaren Lernortes können in einem Raum beide Situationen unterrichtet werden. Der Lehrer/Ausbilder kann an diesem Lernort - der Christiani Lerninsel - seinen Unterricht vorführen. Durch das Hinzufahren weiterer Lerninseln können die Lernenden den Unterrichtsstoff vertiefen oder Ausbildungssituationen einüben und erproben. Die Lerninsel besteht aus einem quadratischen Korpus auf Rollen. Die Arbeitsflächen aus verzinktem Stahlblech können aufgeklappt und beidseitig genutzt werden.

Auf den vier Seiten stehen je Seite über 5 m² Arbeitsfläche zur Verfügung. Pro Seite können ein bis zwei Lernende die praktische Umsetzung eines Auftrages üben.

Für die Entwicklung der Lerninsel war es eine Voraussetzung, dass der Lernende weitgehend praktische Arbeiten, wie im Betrieb oder auf einer "Baustelle", durchführen kann. Der Einsatz von Materialien aus der Industrie und dem Handwerk ist daher vorgesehen.

Die Arbeitsflächen gibt es mit unterschiedlichen Lochmustern und Dübelsystemen. Insbesondere für die Bereiche SHK und Metall gibt es patentierte Stahldübel mit M8 Innengewinde. Für den Elektrobereich werden Kunststoffdübel angeboten. Bei Nichtbenutzung kann die Lerninsel zusammengeklappt und über die Transportrollen entsprechend verstaut werden. Die benötigte Lagerfläche beträgt nur knapp einen Quadratmeter.

Beschreibung und Ausführung:

  • Vier einseitige Arbeitsflächen am Korpus: zwei starr und zwei aufklappbar, mit Zugang zum Innenschrank zur Aufbewahrung von Arbeitsmaterialien
  • Vier aufklappbare Doppelarbeitsflächen
  • Arretierbare Türarbeitsflächen
  • In allen Flächen können Arbeitstische, Ablagen etc. eingehängt werden
  • Mobiler Korpus aus geschweißtem Vierkant-Stahlrohr, 30 x 30 mm
  • Feststellbare Räder für eine unverrückbare Positionierung
  • Stellfläche (zusammengeklappt) ca. < 1 m²
  • Langloch-Lochmuster für Kunststoffdübel
  • Zusätzliche Lochmuster gemäß Kundenwünschen sind realisierbar (nach Vereinbarung)
  • Energieaufsatz mit 4 x 2 Schuko-Steckdosen (230 V), 4 x CEE-Steckdose (400 V) und 4 x Not-Aus, 1 x Motorschutz, 1 x FI-Schalter Typ B, gesamte Elektrik über Schlüssel verriegelbar, Phasen-Kontrollleuchten
  • Zweigeteilter Innenschrank mit Schubladen, Fachböden und Stauraum

Bei der Lerninsel handelt es sich um ein hochflexibles Arbeitsplatzsystem. Es können Versuchsaufbauten aus unterschiedlichen Fachbereichen installiert werden, z.B. Elektrotechnik, Metall, SHK, Erneuerbare Energien, etc., um hier die unterschiedlichsten Lernziele zu erreichen.

Die Lerninsel kann für die verschiedensten Aus- und Weiterbildungsbereiche eingesetzt werden, z.B. in

  • Elektro
  • Metall
  • SHK
  • Erneuerbare Energien

Der Einsatz ist insbesondere für Räume gedacht, die multifunktionell genutzt werden sollen, und bei denen das Platzangebot begrenzt ist.

Maße (B x T x H):

  • Zusammengeklappt: ca. 920 x 920 x 1.990 mm
  • Komplett aufgeklappt: ca. 2.500 x 2.500 x 1.990 mm
Gewicht:
  • ca. 350 kg
Eingang:
  • 1 x 400 V, 3-phasig, über CEE-Stecker (von oben)
Ausgang (je Arbeitsplatz):
  • 1 x CEE-Steckdose 400 V
  • 2 x Schuko-Steckdose 230 V
  • Not-Aus-Taster
Sicherungs- und Schalteinheit:
  • 1 x FI-Schalter Typ B
  • 1 x Motorschutzschalter
  • Schlüsselschalter
  • Phasen-Kontrollleuchten

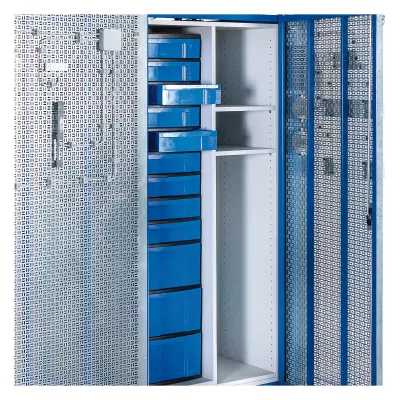

Zweigeteilter Innenschrank, bestehend aus:

  • 3 hohe Schubladen
  • 9 flache Schubladen
  • 4 Fachböden

Lochmuster

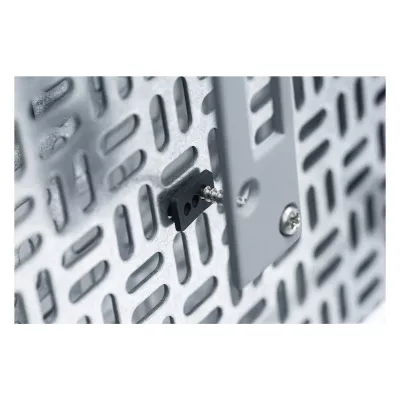

  • Elektro-Lochmuster mit Oval-Lochung 14 x 5 mm nur für Kunststoffdübel

Weitere Lochmuster nach Kundenwunsch sind möglich.

Lerninsel mit Arbeitsflächen aus Elektro-Lochblechen auf Rollen, mit 4 ausklappbaren Türen und Energieaufsatz und Innenschrank.




Lerninsel - Anwendungsbeispiel Elektro
