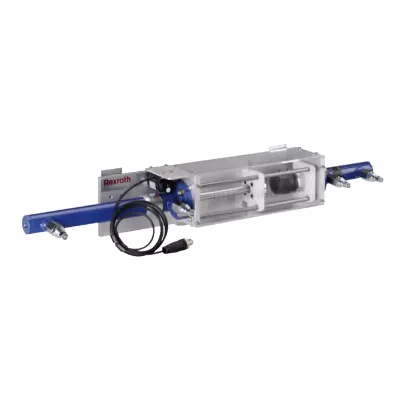

Lasteinheit regelbar, für dynamische Lastsimulation

Art.-Nr.: 68905

7.117,96 € brutto*

5.981,48 € netto**

Auf Merkzettel

Zur Vermittlung der grundsätzlichen Eigenschaften gesteuerter und geregelter Positioniersysteme. Ein in der Position geregelter Zylinder wird gegen einen Lastzylinder mit Dämpfungspuffer gefahren. Die Belastung kann mit einem Druckreduzierventil variiert werden. Mit dem Dämpfer wird ein metallischer Schlag verhindert. Die Positionsrückführung erfolgt mit einem normierten Messseilaufnehmer.

Mit Befestigungsschiene für Näherungsschalter
Mit skaliertem Lineal
POM-Kunststoffführung zur Aufnahme von Querkräften

Abmessungen (L x B x H): 703 x 120 x 120 mm
Gewicht: 6,3 kg
Betriebsdruck: 120 bar
Industrietyp: CYL1MF3/25/14/200 + CYL1MF3/25/14/50
Steckanschluss: leckölarm Typ W
Geregelter Hub: 200 mm
Lasthub: 50 mm
Positionsgeregelter Zylinder: 25/14/200
Lastzylinder: 25/14/50
Messwegaufn., Ausgang normiert: 600 mm = 10 V
Belastungskraft bei 50 bar, max.: 2,45 (hydr. einstellbar) kN
