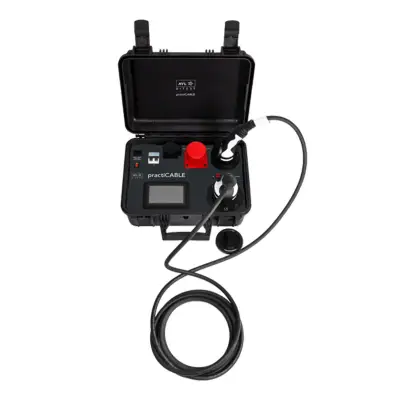

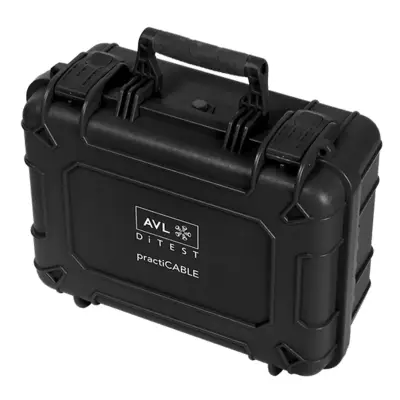

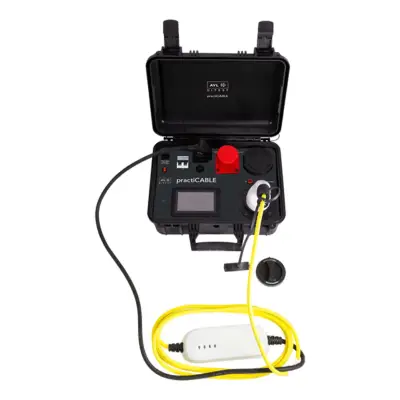

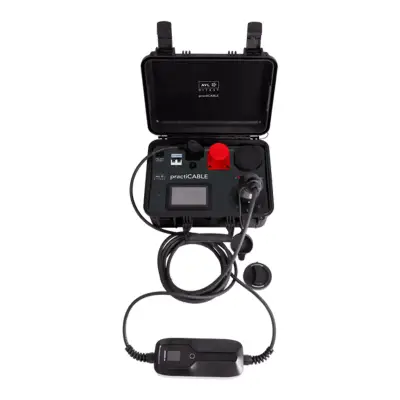

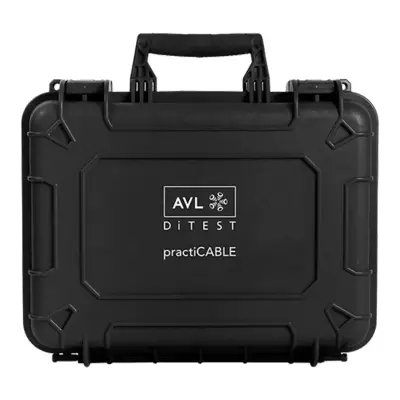

Mit dem AVL DiTEST practiCABLE können Sie Mode 2 (IC-CPD) und Mode 3 Ladekabel für Elektrofahrzeuge innerhalb weniger Minuten automatisiert überprüfen. Die praktische Standalone-Kofferlösung ermöglicht die vollständige Sicherheits- und Funktionsüberprüfung gemäß gängiger Normen und Richtlinien (DGUV Vorschrift 3, EN 50699, EN 62752, etc.), ohne dass zusätzliche Testgeräte erforderlich sind. Der einfache Aufbau und die intuitive Bedienung gewährleisten Ihnen müheloses und effizientes Arbeiten, auch ohne tiefgreifende elektrotechnische Ausbildung. Sie können auf vordefinierte Testpläne nach Herstellervorgaben zurückgreifen oder individuelle Autotest-Sequenzen und Testpläne nach Ihren Anforderungen erstellen. Die erfassten Messwerte können Sie per Bluetooth oder USB schnell und einfach übertragen und daraus übersichtliche Protokolle generieren. PRODUKTVORTEILE
- Überprüfung von Ladekabeln für Elektrofahrzeuge im Zuge der DGUV Vorschrift 3 (Prüfung ortsveränderlicher Betriebsmittel)
- Automatisierte Testabläufe: Anstecken – Starten – Fertig
- Ladekabel Mode 2 (IC-CPD) und Mode 3 mit Stecker Typ 2 oder Typ 1
- Kompatibel mit allen gängigen 1- und 3- phasigen Netzsteckern (Schuko, CEE 16/32A)
- Einfacher Aufbau und intuitive Bedienung
- Vordefinierte Testpläne nach Herstellervorgaben oder individuelle Autotest-Sequenzen
- Bewertung der Testergebnisse basierend auf normativen oder individuell gewählten Limits
- Übertragung von Messwerten über Bluetooth und USB-C
VERFÜGBARE MESSUNGEN MODE 2 › Checkliste Sichtprüfung › Schutzleiterwiderstand (3 mA, 200 mA) › Schutzleiterverbindung Gehäuse › Isolationswiderstand (250 V, 500 V) › RCD-AC Auslösezeit und -strom (10 mA, 30 mA) › RCD-A Auslösezeit und -strom (10 mA, 30 mA) › RDC-DD Auslösezeit und -strom (6 mA) › Fehlverdrahtung & Leitungsunterbrechung › Schutzleiterstrom › Berührungsstrom › Proximity Pilot (Codierwiderstand) › CP-Signalanalyse (Zustände A,B,C) › Simulation von Kommunikationsfehlern VERFÜGBARE MESSUNGEN MODE 3 › Checkliste Sichtprüfung › Schutzleiterwiderstand (200 mA) › Durchgängigkeit aller Leiter › Isolationswiderstand zwischen allen Leitern › Proximity Pilot (Codierwiderstand)
Eingangsspannung 207 bis 253 V, 50 Hz, max. 2 A abnehmbares Netzkabel Maße: 405 x 330 x 180 mm (B x H x T) Gewicht: 8,5 kg
