Art. Nr.: 93105

Standheizung Webasto Thermotop EVO

Benzin
Funktionsmodell
9.667,00 € netto **
Beschreibung

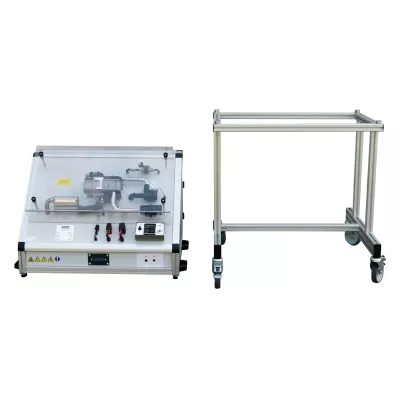

Nachrüst-Standheizung neuester Ausführung von Webasto als Schulungssystem aufgebaut.

Das Funktionsmodell bietet die Möglichkeit über eine integrierte Fehlerschaltung Störungen aufzuschalten. Widerstände, Spannungen und Ströme können messtechnisch mit einem Multimeter oder Oszilloskop über den mitgelieferten Übungsmessplatz mit passender Schaltplanauflage erfasst werden. Hierfür ist eine Schnittstelle für Übungsmessplätze in der vorderen Sockelblende eingebaut. Falls vorhanden kann das Original Webasto Diagnosegerät zur Fehlersuche angeschlossen werden.

Alle Bedienelemente und Bauteile sind auf der Frontplatte sichtbar aufgebaut. Eine abnehmbare transparente Kunststoffabdeckung verhindert unbeabsichtigtes Berühren von heißen Bauteilen während des Betriebes. Der Kraftstofftank befindet sich auf der Rückseite des Modells und ist zum Füllen mit Kraftstoff leicht erreichbar. Das Funktionsmodell Standheizung ist wahlweise als Benzin- oder Dieselmodell erhältlich.

Das Funktionsmodell ist als Tischmodell ausgeführt und kann für Messübungen in Unterrichtsräumen verwendet werden. Zur Inbetriebnahme und Beförderung des Funktionsmodells dient ein fahrbares Gestell. Aufgrund des NICHT emissionsfreien Betriebs ist das Starten der Standheizung nur im Freien oder in Räumen mit vorschriftsmäßiger Abgas-Absauganlage gestattet.

Die Stromversorgung erfolgt entweder über ein stabilisiertes 12 Volt Labornetzteil oder eine herkömmliche 12 Volt 60 Ampere Fahrzeugbatterie.

Geeignet für
  • Kfz-Mechatroniker/-in mit Schwerpunkt Personenkraftwagentechnik
  • Kfz-Mechatroniker/-in mit Schwerpunkt System- und Hochvolttechnik
  • Servicetechniker/-in
  • Meister/-in im Kfz-Techniker Handwerk
Lernziele
  • Arbeiten mit Wartungsplänen, Schaltplänen, Schaltzeichen, Klemmenbezeichnungen, Leitungen, Leitungsverbindungen
  • Benennen von mechanischen, elektrischen und elektronischen Bauelementen, Baugruppen und Systemen
  • Prüfen und Instandsetzen von mechanischen, elektrischen und elektronischen Schaltungen und Systemen
  • Messen und Beurteilen von elektrischen Größen und Signalen
  • Nutzen der Möglichkeiten werkstattüblicher Diagnosesysteme
  • Abläufe in der Steuerkette und im Regelkreis

    Lernfedler:

    • Grundstufe: Lernfeld 3
    • Fachstufe: Lernfelder 14P, 14N und 14K
Lieferumfang

Komplett betriebsfertiger und sofort einsatzfähiger Schulungsstand, Fehlerschaltung, Betriebshandbuch, technische Dokumentationen und Schaltpläne

  • Komplett aufgebauter Nachrüstsatz einer Webasto EVO Standheizung
  • Original Bedien- und Programmierelemente
  • Klarsichtabdeckung als Berührungsschutz
  • Fahrgestell zum Transport
  • Schnittstelle für Übungsmessplätze
  • Kraftstofftank
  • Abschließbare Fehlerschaltung
Technische Daten
  • Stromanschluss: 110 / 240 Volt Netzanschluss
  • Maße: L x B x H 1.500 x 800 x 1.500 mm
  • Gewicht: ca. 130 kg
