NEU: Exklusive 5-Jahres-Gewährleistung. Weitere Informationen zum Umfang und Inhalt der Gewährleistung finden Sie hier.
- Vielseitiger Anwendungsbereich
- Mit digitaler 3-Achsen-Positionsanzeige DP 700 von NEWALL. Mit Inverterantrieb der Vorschubachsen steuerbar über das Bedienpanel
- Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
- Automatischer Vorschub in X-, Y- und Z-Achse, über einen elektronischen Joystick am Bedienpanel stufenlos einstellbar
- Elektrische Vorschubendabschaltung
- Kugelumlaufspindel in allen Achsen
- Zentral und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
- Massiver Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit 5 T-Nuten
- Kühlmitteleinrichtung
- Groß dimensionierte Handräder mit Skala
- Maschinenlampe
- Ruhiger Lauf
- Automatische Zentralschmierung
| Abmessungen und Gewichte | |||
|---|---|---|---|
| Länge (Produkt) ca. | 1610 mm | Höhe (Produkt) ca. | 1885 mm |
| Breite/Tiefe (Produkt) ca. | 1825 mm | Gewicht (Netto) ca. | 1890kg |
| Antriebsdrehzahl Vorschub | |||
| Antriebsdrehzahl Vorschub X-Achse | 50 – 450 min¯¹ | Antriebsdrehzahl Vorschub Z-Achse | 50 – 450 min¯¹ |
| Antriebsdrehzahl Vorschub Y-Achse | 50 – 450 min¯¹ | ||
| Bohr-Fräsleistung | |||
| Bohrleistung Stahl (S235JR) | 32 mm | Schaftfräsergröße max. | 25 mm |
| Messerkopfgröße max. | 100 mm | Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Elektrische Daten | |||
| Leistung Antriebsmotor | 3,75 kW | Stromart | AC |
| Anschlussspannung | 400 V | Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph | ||
| Frästisch horizontal | |||
| Horizontalfrästisch Länge | 900 mm | Horizontalfrästisch T-Nuten Anzahl | 7 |
| Horizontalfrästisch Breite | 500 mm | Abstand Horizontalspindel - Horizontalfrästisch min. | 130 mm |
| Abstand Vertikalspindel - Horizontalfrästisch min. | 40 mm | Abstand Horizontalspindel - Horizontalfrästisch max. | 390 mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. | 440 mm | Horizontalfrästisch T-Nuten Abstand | 63 mm |
| Horizontalfrästisch T-Nuten Größe | 14 mm | Horizontalfrästisch Traglast max. | 360 kg |
| Frästisch vertikal | |||
| Vertikalfrästisch Länge | 1200 mm | Vertikalfrästisch T-Nuten Anzahl | 3 |
| Vertikalfrästisch Breite | 250 mm | Vertikalfrästisch T-Nuten Abstand | 63 mm |
| Vertikalfrästisch T-Nuten Größe | 14 mm | ||
| Kühlschmiermittelsystem | |||
| Kühlmittelpumpe(n) Antriebsleistung | 100 W | ||
| Verfahrweg | |||
| Verfahrweg X-Achse manuell | 600 mm | Verfahrweg X-Achse automatisch | ca. 510 mm |
| Verfahrweg Y-Achse manuell | 480 mm | Verfahrweg Y-Achse automatisch | ca. 440 mm |
| Verfahrweg Z-Achse manuell | 390 mm | Verfahrweg Z-Achse automatisch | 345 mm |
| Vertikalspindel | |||
| Vertikalspindel Ausladung | 185 mm | Vertikalspindel Anzahl der Drehzahlbereiche | 18 Stufen |
| Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 | Vertikalspindel Pinolenhub | 120 mm |
| Vertikalspindel Drehzahlbereich | 30 – 2550 min¯¹ | Vertikalspindel Anzugsstange | M 16 |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | ± 90 ° | Vertikalspindel Drehmoment Antriebsmotor Dauerbetrieb S1 | 1800 Nm |
| Vorschub Geschwindigkeit | |||
| Vorschub Geschwindigkeit X-Achse | 10 – 600 mm/min | Vorschub Geschwindigkeit Z-Achse | 10 – 600 mm/min |
| Vorschub Geschwindigkeit Y-Achse | 10 – 600 mm/min | ||
| Antriebsdrehzahl Eilgang | |||
| Antriebsdrehzahl Eilgang X-Achse | 50 – 780 min¯¹ | Antriebsdrehzahl Eilgang Z-Achse | 50 – 780 min¯¹ |
| Antriebsdrehzahl Eilgang Y-Achse | 50 – 780 min¯¹ | ||
| Elektrischer Anschluss | |||
| Gesamt Anschlusswert | 5,4 kW | ||
| Motor(en) | |||
| Eilgang X-Achse Leistung Antriebsmotor | 0.75 kW | Eilgang Z-Achse Leistung Antriebsmotor | 0.75 kW |
| Eilgang Y-Achse Leistung Antriebsmotor | 50.75 kW |
- 4 x Aufnahmedorn ISO 40 mit Gegenlager: 16 mm Aussendurchmesser, 22 mm Aussendurchmesser, 27 mm Aussendurchmesser, 32 mm Aussendurchmesser
- Adapter ISO40 - MK3
- ISO 40 Spannzangenaufnahme mit 7 Spannzangen (6, 8, 10, 12, 16, 20, 25 mm)
- Aufnahme MK 1 und MK 2
- Bedienwerkzeug

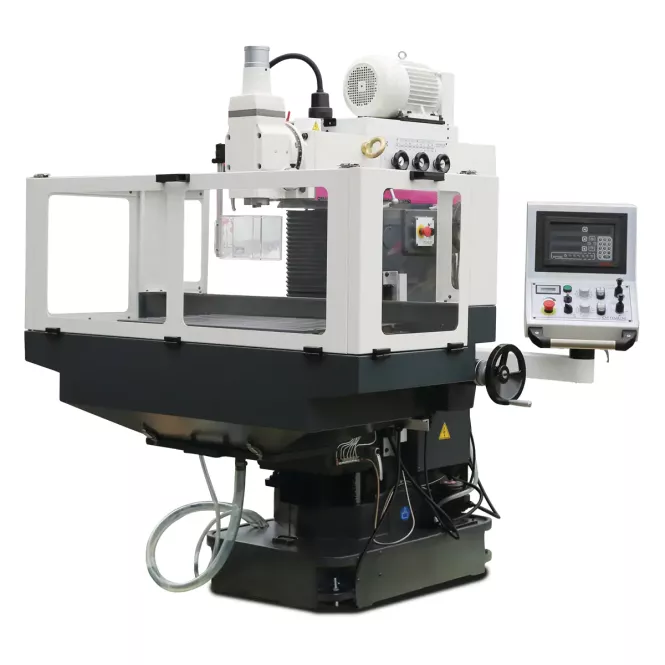

Optimum MZ4S Werkzeugfräsmaschine
