Art. Nr.: 52744

Zubehörsatz zum PC Electronic Board

1.134,00 € netto **

Beschreibung

Als Zubehör zum PC Electronic Board bieten wir ein Aufbewahrungsplatte inkl. aller benötigen Bauelemente an, welche für folgende Versuchsgruppen hervorragend geeignet ist:

  • Gleich-, Wechsel- und Drehstromtechnik
  • Kennlinien von Dioden und Transistoren
  • Kennlinien von Thyristoren und Triacs
  • Verstärkerschaltungen
  • Oszillatorschaltungen
  • Modulatoren und Demodulatoren
  • Kippschaltungen
  • Netzteilschaltungen
  • Schaltspannungsregler und Gleichspannungswandler
  • Schaltungen der Leistungselektronik

Details

Übersichtliche Anordnung des Zubehörs auf der bedruckten Aufbewahrungsplatte

Zur Durchführung von Versuchen wird der Zubehörsatz zum PC Electronic Board auf den Tisch gelegt oder zur Demonstration in ein A4-Experimentiergestell eingehängt.

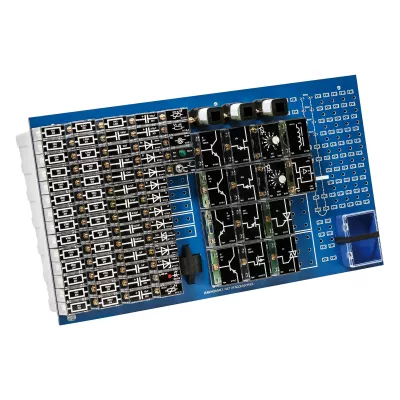

Der Zubehörsatz zum PC Electronic Board dient zur Aufbewahrung der steckbaren Bauelemente (Bauelemente sind inklusive). Die Front ist entsprechend den zu steckenden Bauelementen mit den Schaltsymbolen bedruckt. Somit ist eine einfache und übersichtliche Aufbewahrung gewährleistet.

Das PC Electronic Board ist auch in einer Box lieferbar (auf Anfrage).

Bei der Box-Ausführung ist der Zubehörsatz im Deckel der Box montiert.

Geeignet für

  • Elektroniker/-in Geräte und Systeme
  • Elektroniker/-in Informations- und Systemtechnik
  • Industrieelektriker/-in Geräte und Systeme

Technische Daten

Abmessungen:

  • Zubehörsatz zum PC Electronic Board: 532 x 297 x 150mm (B x H x T)



Gewichte:

  • PC Electronic Board: ca. 4 kg



Mechanische Angaben

Die Frontplatte des Boards besteht aus 5 mm starkem Schichtpressstoff, Farbe mattblau, und ist mit weißen Schaltsymbolen, entsprechend den eingebauten Funktionsgruppen, graviert. Eine stabile Kunststoffhaube schützt die Rückseite des Gerätes und ermöglicht durch ihre Formgebung eine arbeitsgerechte Schräglage auf dem Tisch.

Lernziele

Mit dem PC Electronic Board bieten wir ein universelles Lehr- und Lernsystem an, dass für folgende Versuchsgruppen hervorragend geeignet ist:

  • Gleich-, Wechsel- und Drehstromtechnik
  • Kennlinien von Dioden und Transistoren
  • Kennlinien von Thyristoren und Triacs
  • Verstärkerschaltungen
  • Oszillatorschaltungen
  • Modulatoren und Demodulatoren
  • Kippschaltungen
  • Netzteilschaltungen
  • Schaltspannungsregler und Gleichspannungswandler
  • Schaltungen der Leistungselektronik

Lieferumfang

Der Zubehörsatz 52744 besteht aus folgenden Teilen:



  • Aufbewahrungsplatte
  • 1 Schichtwiderstand 10 / 2 W
  • 2 Schichtwiderstand 22 /2 W
  • 1 Schichtwiderstand 33 / 2 W
  • 2 Schichtwiderstand 100 /2 W
  • 1 Schichtwiderstand 220 / 2 W
  • 1 Schichtwiderstand 330 / 2 W
  • 2 Schichtwiderstand 470 / 2 W
  • 1 Schichtwiderstand 680 /2 W
  • 3 Schichtwiderstand 1 k/2 W
  • 2 Schichtwiderstand 2,2 k/2 W
  • 2 Schichtwiderstand 4,7 k/2 W
  • 3 Schichtwiderstand 10 k/2 W
  • 3 Schichtwiderstand 22 k/2 W
  • 2 Schichtwiderstand 47 k/2 W
  • 2 Schichtwiderstand 100 k/2 W
  • 1 Schichtwiderstand 1 M/0,5 W
  • 1 VDR-Widerstand, 18 V
  • 1 LDR-Widerstand
  • 1 NTC-Widerstand (6 k)
  • 1 Kondensator 100 pF/500 V
  • 2 Kondensator 10 nF/500 V
  • 1 Kondensator 47 nF/500 V
  • 2 Kondensator 0,1 μF/160 V
  • 1 Kondensator 0,22 μF/160 V
  • 2 Kondensator 0,47 μF/160 V
  • 2 Kondensator 1 μF/100 V
  • 2 Elektrolyt-Kondensator 10 μF/63 V
  • 1 Elektrolyt-Kondensator 100 μF/35 V
  • 1 Kondensator 470 μF/35 V
  • 1 Potentiometer linear 1 k
  • 1 Potentiometer linear 10 k
  • 1 Spule N = 300
  • 2 Spule N = 900
  • 1 Schnittbandkern (1 Paar)
  • 1 Spule 100 mH
  • 1 GA-AS-Leuchtdiode, rot, ohne Vorwiderstand
  • 1 Ge-Diode, 30 mA
  • 6 Si-Diode, 1 A
  • 1 Zener-Diode, 3,3 V/130 mA
  • 1 Zener-Diode, 10 V/40 mA
  • 1 Transistor NPN, 20 V/100 mA, Basis links
  • 1 Transistor NPN, 40 V/1 A, Basis links
  • 1 Transistor NPN, 40 V/1 A, Basis rechts
  • 1 Transistor PNP, 40 V/1 A, Basis links
  • 1 Unijunktion-Transistor, 35 V/ 50 mA
  • 1 MOS-Feldeffekt-Transistor, 40 V/50 mA, P-Kanal, Gate links
  • 1 Sperrschichtfeldeffekt-Transistor, 25 V/10 mA, N-Kanal, Gate links
  • 1 Sperrschichtfeldeffekt-Transistor, 20 V/10 mA, P-Kanal, Gate links
  • 1 Diac, 33 V/1 mA
  • 1 Thyristor, 3 A
  • 1 Triac, 4 A
  • 1 Kippschalter
  • 1 Lampe, grün, 15 V
  • 1 Lichtquelle
  • 1 Operationsverstärker
