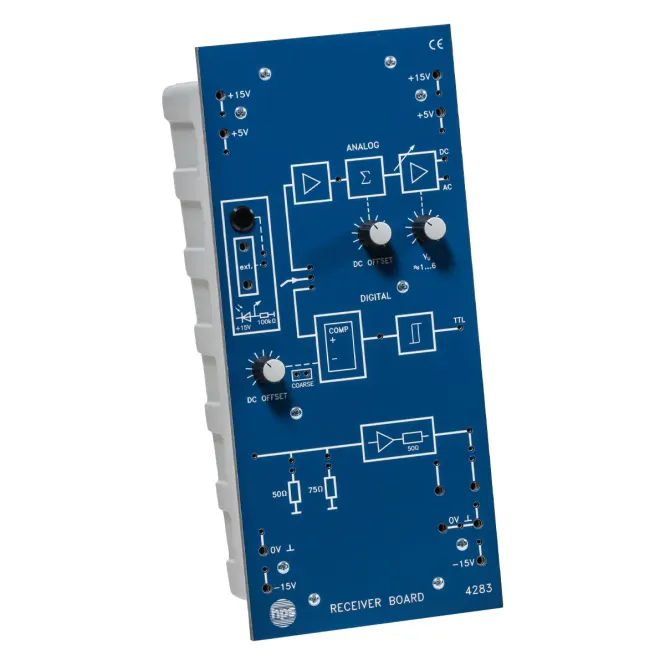

Receiver Board

Receiver Board

Art.-Nr.: 45815
427,00 € netto**
* inkl. MwSt., zzgl. Versandkosten
** zzgl. MwSt., zzgl. Versandkosten
Auf Merkzettel

In Verbindung mit dem Transmitter Board bildet das Receiver Board ein universelles Lehrsystem, welches für die Übertragung von Signalen mit Lichtwellenleitern, Infrarotstrecke oder Verbindungsleitung eingesetzt werden kann. Dadurch können Unterschiede der jeweiligen Übertragung ermittelt werden.

Folgende Versuche können durchgeführt werden:

  • Arbeitspunkteinstellung von Sendedioden
  • Kennlinien von Sendedioden
  • Dämpfungsmessung von Lichtwellenleitern unterschiedlicher Länge
  • Störempfindlichkeit von unterschiedlichen Übertragungsstrecken
  • Übertragung von TTL-Signalen über Lichtwellenleiter

In Verbindung mit dem Coaxial Board kann zusätzlich die Übertragung mit abgeschirmten Leitungen untersucht werden.

LWL-Übertragung:

  • Empfangsdiode: SFH 202, fest eingebaut
  • Externe Empfangsdiode: steckbar

Analoge Übertragung:

  • DC-Offset: mit Potentiometer einstellbar
  • Verstärker: Vu = ca. 1 ... 6
  • Frequenzbereich: ca. 0 ... 80 kHz

Digitale Übertragung:

  • Komparator und Schmitt-Trigger mit TTL-Ausgang
  • Übertragungsrate: max. 200 kHz

Verstärker:

  • Eingangswiderstand: 37,5 Ω; 50 Ω; 75 Ω; 150 Ω, mit 2-mm-Stecker zuschaltbar
  • Ausgangswiderstand: 50 Ω
  • Frequenzbereich: ca. 0 ... 5 MHz

Sonstiges:

  • Betriebsspannung und -strom: +15 V; -15 V (50 mA); +5 V (50 mA)

Abmessungen / Gewicht:

  • 133 x 297 x 110 mm (B x H x T) / 0,7 kg
