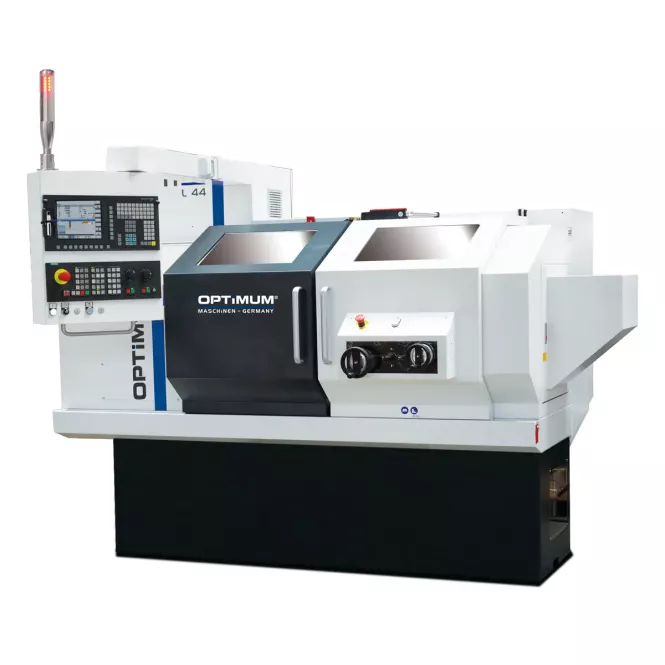

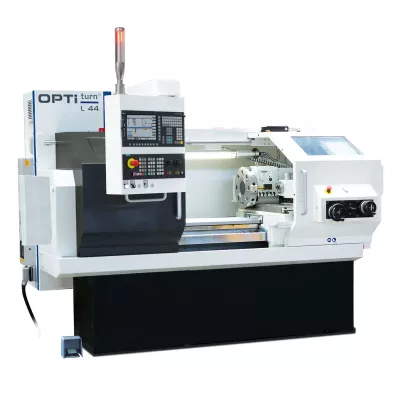

OPTIturn L 44
CNC-Drehmaschine

SINUMERIK 828D Basic - Produktivitätssteigerung und Präzision in der Fertigung

Durch den Einsatz von zwei autark arbeitenden Werkzeugen wird 4-achsiges Drehen – Balance Cutting – möglich. Zu den neuen Funktionen gehört die Mehrkanaligkeit mit ShopTurn, die unter anderem das Synchronisieren von Programmen mit programSYNC erlaubt. Kürzeste Programmierzeit bei der Herstellung von Einzelteilen und Kleinserien sind garantiert.

Die neue Software bietet die Möglichkeit, in Dreh- und Schleifmaschinen zwei Kanäle gleichzeitig zu fahren. Die SINUMERIK CNC Steuerung 828D Basic setzt Maßstäbe in allen Belangen der Bearbeitungsperformance. Ob Genauigkeit und Geschwindigkeit, ob Reduzierung der Taktzeiten oder Energieeffizienz und Sicherheit – die SINUMERIK gibt den Takt an.

SIEMENS SAFETY INTEGRATED

Funktionale Sicherheit schützt auch vor hohen Kosten!

Maschinen- und Anlagensicherheit ist nicht nur wichtig, weil strenge Vorschriften beachtet werden müssen. Wenn alles sicher läuft, profitieren Sie von Zeitersparnis beim Engineering, höherer Anlagenverfügbarkeit und mehr Investitionssicherheit.

Im Gesamtpaket enthalten:

• Safety Integrated
• Restmaterialerkennung und -bearbeitung
• ShopTurn-Arbeitsschrittprogrammierung
• Netzlaufwerk verwalten
• 3-D Simulation
• Mitzeichnen

Steuerung

• 10,4“-Farbdisplay
• 4:3-Format
• Anwenderfreundliche SINUMERIK Operate Software
• Frontschnittstellen: USB 2.0, RJ45 Ethernet, Compact Flash (CF) Card
• Durch die 8 horizontalen und 8 vertikalen Softkeys gelangt man mit wenigen Tastendrücken in alle Bedienmasken
• Strapazierfähig und robust

Ausstattung

• Hauptspindel

  • Massive Ausführung

• Maschinenbett

  • Stark verrippt
  • Hohe Steifigkeit und Haltbarkeit

• Führungen

  • Stabile Flachbettführung

• Kugelumlaufspindel

  • Für hohe Eilganggeschwindigkeiten in allen Achsen
  • Geringerer Verschleiß
  • Für hohe Positionier- und Wiederholgenauigkeit

• Gusskörper

  • Gehärtet HRC48-52 und wärmebehandelt

• Maschinenfüße

  • Sechs Stück
  • Optimale Ausrichtung der Maschine

• Wärmetauscher

  • Geschlossener Schaltschrank mit intelligentem Kühlmanagement
  • Optimale Temperatur auch bei hohen Außentemperaturen

• Werkzeugwechselsystem

  • Acht Werkzeugplätze
  • Hydraulischer VDI30 Werkzeugwechsler
  • Aufnahmehöhe max. 20 mm

• Reitstock

  • Großzügig dimensioniert
  • Schlitten mit Kugelrollspindel und vorgespannter Mutter

• Hydraulikaggregat

  • Motorleistung 750 W
  • Tankinhalt 50 Liter
  • Spanndruck / Betriebsdruck 2.500 - 2.942 kPa

• Dreibackenfutter

  • Hydraulisches Dreibacken-Drehfutter Ø 150 mm
  • Hydraulisch Lösen und Spannen mittels Fußschalter
  • Einfaches Spannen von Werkstücken
  • Harte und weiche Blockbacken

• Zentralschmiersystem

  • Automatische Versorgung in Intervallen
  • Verringert den Verschleiß von Lagern, Leisten und Kugelgewindetrieben
  • Mit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal

• Handräder

  • Joystick zum Verfahren der X-, Z-Achse
  • Handrad zum manuellen Verfahren der X-Achse und Z-Achse
  • Not-Halt-Schlagschalter
  • Zustimmtaster

• Kühlmittelbehälter

  • Ausziehbare Spänewanne
  • Ausziehbarer Kühlschmiermittelbehälter
  • Füllstandsanzeige
  • Tankinhalt 90 Liter

• Fußpedal

  • Zum Lösen und Spannen des Drehfutters
  • Hydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole

• Reitstock Endabdeckung
• Tragbares elektronisches Handrad
• 6 Maschinenfüße
• Hydraulischer Werkzeugrevolver 8 Werkzeuge
• Bedienwerkzeug
• Hydraulisches 3-Backenfutter Ø 150 mm
• EMV
• Harte und weiche Blockbacken
• Joystick
• Wärmetauscher
